ForwardScan™ Датчик вперёдсмотрящего эхолота

Компания Navico в феврале 2014 года представила новый вперёдсмотрящий гидролокатор ForwardScan™, совместимый с новейшими многофункциональными дисплеями Simrad (NSS evo2, NSO evo2) и B&G (Zeus2).

Разметка распределения глубин по степени опасности

Одновременно с новым трансдьюсером представлено ПО отображения в реальном времени, включающее автоматическое построение профиля рельефа дна, удобную разметку распределения глубин и функции автоматического масштабирования диапазонов по глубине и по дистанции.

Профиль рельефа дна

Профиль рельефа дна и точки данных

ForwardScan™ разработан с учётом требований одновременной работы с высокопроизводительными гидроакустическими устройствами (StructureScan, CHIRP). При использовании сети Ethernet, данные ForwardScan™ могут отображаться одновременно на некольких дисплеях, а при подключении GoFree - и на планшетах.

Основные свойства:

• прямое подключение трансдьюсера к SonarHub или NSS evo2 (кроме NSSm evo2)
• совместимость с другими гидроакустическими технологиями (StructureScan, CHIRP)
• предельная дистанция обзора вперёд — до 8 глубин, практическая — до 4-5
• быстрое обновление информации — практически в реальном времени
• автоматическое изменение масштаба дистанции и глубины
• чёткое интуитивно понятное отображение профиля рельефа дна
• разметка распределения глубин по степени опасности (настраивается в зависимости от осадки судна)
• масштаб изображения синхронизирован с масштабом карты, есть режим наложения
• частота 180кГц для уменьшения интерференции с 200кГц системами

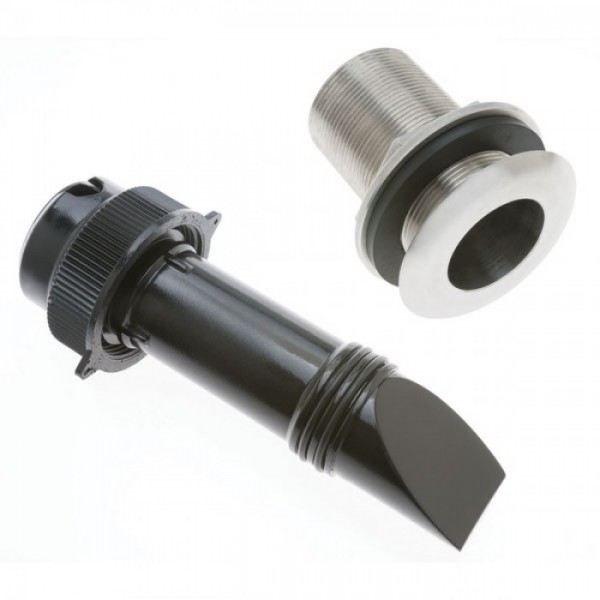

• трансдьюсер устанавливается в корпусе из нержавейки, допустимо снятие/установка трансдьюсера на воде
• корпус из нержавейки позволяет устанавливать трансдьюсер "вертикально" (ось трансдьюсера остаётся параллельной ДП и миделю) в следующих допусках:
  • при толщине корпуса 25мм, угол подъёма днища до 12°
  • при толщине корпуса 19мм, угол подъёма днища до 20°
